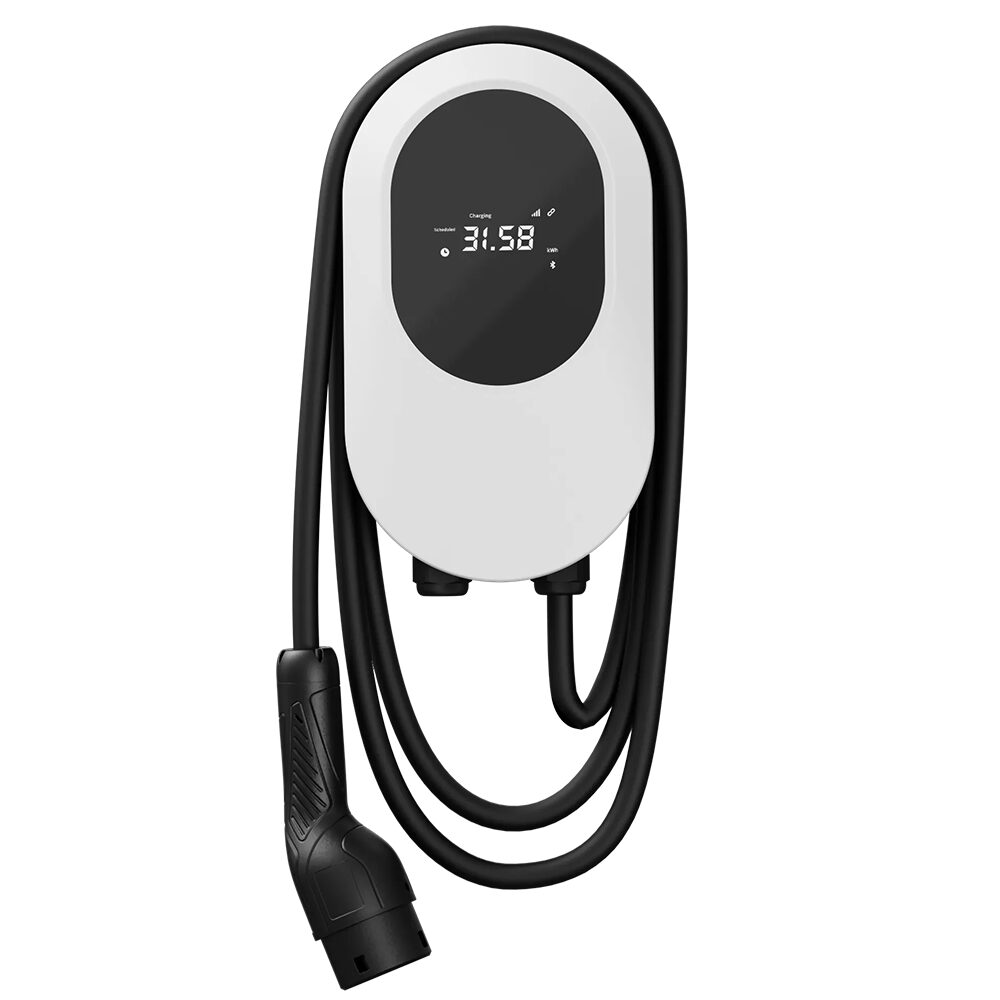

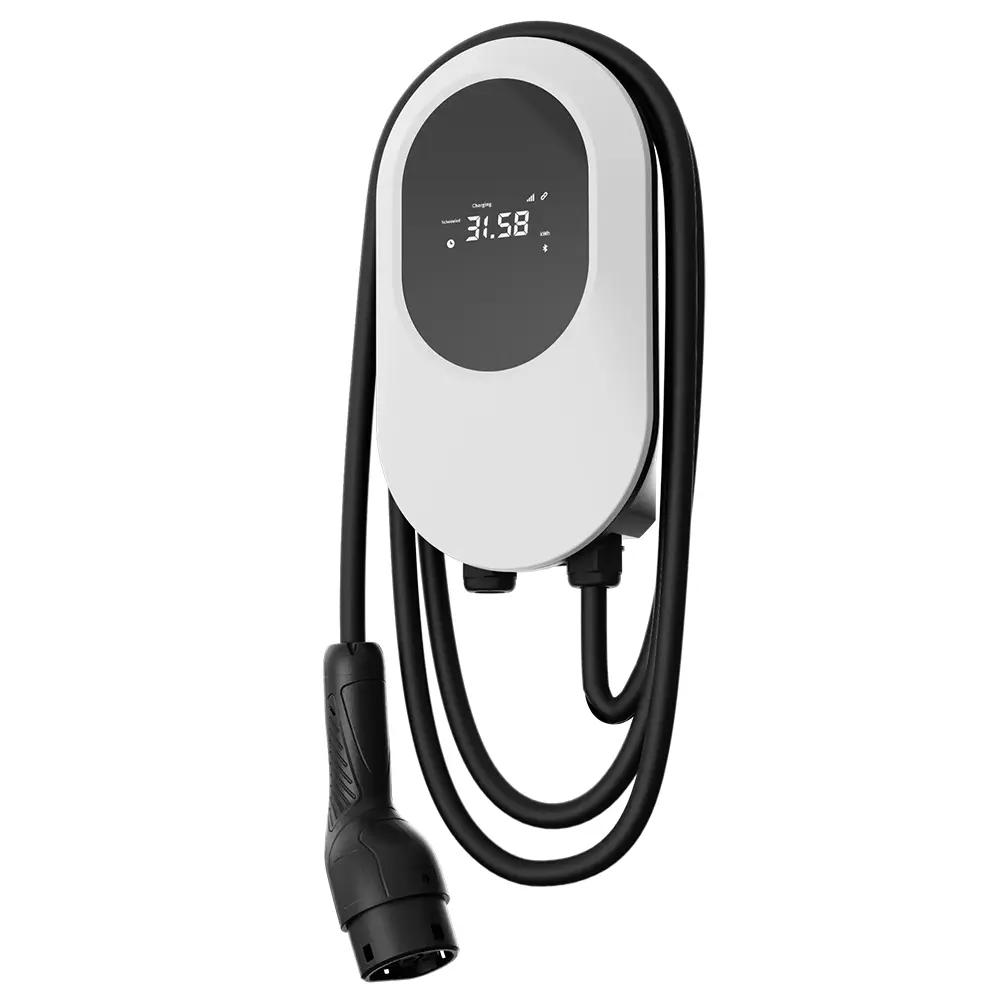

Stație de încărcare auto electrică trifazată / ONE Smart Energy AC 22 kW - cablu
Detalii produs
Stație AC trifazată de 22 kW, cu cablu Type 2 de 7 m, contor Eastron și dispozitiv Flint. Pachet cu DLB, încărcare din surplus fotovoltaic și programare după tarife compatibile.
Produsul va fi livrat în aproximativ 10 zile lucrătoare.
Termen de livrareconfirmat la comandă sau prin ofertă
Transport Gratuit *pentru toate produsele e-mobility.ro*conform condițiilor de livrare afișate pe site
SISTEMUL COMPLET · MĂSURARE ȘI CONTROL
Cum lucrează împreună stația, contorul, Flint și platforma cloud
Măsurarea consumului și a schimburilor cu rețeaua permite ajustarea puterii oferite mașinii. Flint transmite datele contorului către platformă, iar stația primește comenzile necesare pentru reglarea încărcării.
SCHEMĂ DE PRINCIPIU · FLUXUL DATELORDe la măsurare la reglarea încărcării
Locuință și rețeaConsumatori casnici, eventuale panouri fotovoltaice și schimburi cu rețeaua
→
Eastron SDM72D-MMăsoară parametrii electrici și importul sau exportul de energie
→
Chargee FlintPreia datele contorului prin RS485 / Modbus și le transmite online
→
Platformă cloudAplică regulile de putere, fotovoltaic și programare configurate
→
Stația ONEPrimește comenzile și modifică puterea oferită mașinii
Rolul suplimentar al lui Flint: dispozitivul dispune și de interfețe pentru alte echipamente compatibile, inclusiv contoare sau sisteme cu comunicație P1 și Modbus. Posibilitățile de extindere se verifică pentru fiecare instalație; pachetul prezentat aici este configurat pentru măsurarea prin Eastron.
01 / MANAGEMENT DINAMIC AL PUTERII
Când crește consumul casei, scade automat puterea alocată mașinii.
Plita electrică, cuptorul sau pompa de căldură pot funcționa în același timp cu stația. Pe baza măsurătorilor din tablou, sistemul reduce curentul de încărcare pentru a respecta limitele stabilite la instalare. Când consumul casei scade, puterea disponibilă pentru mașină poate crește din nou.
Consum măsurat, nu estimatContorul urmărește în timp real sarcina electrică relevantă pentru alimentarea locuinței.
Limită stabilită la configurarePuterea pentru încărcare este calculată în funcție de branșament și de protecțiile existente.
Putere disponibilă, nu putere suplimentarăDLB adaptează ce revine stației; nu mărește capacitatea branșamentului și nu înlocuiește protecțiile electrice.
Cum se distribuie puterea disponibilă · exemplu simplificat
Consum locuință Încărcare auto Rezervă
Consum redus în casăÎncărcare mai rapidă
Pornește un consumator puternicStația reduce puterea
Consumul scade din nouPuterea poate crește
Barele ilustrează principiul DLB, nu valori măsurate sau procente fixe de funcționare.
Limitarea vârfurilor de consum (Peak Shaving). Pe lângă limita maximă a instalației, poate fi stabilit un plafon mai mic pentru puterea de încărcare. Această setare nu înlocuiește dimensionarea corectă a circuitului și a protecțiilor.
02 / ÎNCĂRCARE DIN SURPLUS FOTOVOLTAIC
Surplusul produs de panouri poate fi folosit pentru încărcarea mașinii.
Când panourile produc mai mult decât consumă locuința, stația poate folosi diferența pentru încărcarea mașinii, în loc ca aceasta să fie exportată în rețea. Sistemul identifică surplusul prin măsurarea importului și exportului la punctul de racordare; pentru această funcție, nu este obligatorie o legătură directă cu invertorul fotovoltaic.
Cum este identificat surplusul
Panourile producMai întâi sunt alimentați consumatorii casei
→
Contorul măsoarăIdentifică energia rămasă pentru export
→
Stația adapteazăPuterea se adaptează modului selectat
Disponibilitatea surplusului variază în timpul zilei, în funcție de vreme și de consumul locuinței.
Solar Only
Încărcarea pornește când surplusul este suficient pentru curentul minim acceptat de vehicul. Dacă producția scade sub acest prag, sesiunea poate fi întreruptă și reluată când condițiile permit.
Există și o setare prin care poți permite un aport limitat din rețea, util când surplusul este aproape de minimul necesar.
Prioritate: valorificarea producției fotovoltaice.
Smart Solar
Încărcarea continuă și atunci când panourile nu produc suficient. Sistemul poate folosi energie din rețea pentru a menține curentul minim configurat.
Când apare surplus, puterea poate crește automat pentru a-l utiliza. Astfel, nu trebuie să aștepți permanent condițiile ideale de producție.
Prioritate: continuitatea încărcării și folosirea surplusului disponibil.
Important: încărcarea AC are un curent minim de funcționare, de regulă 6 A pe fază. Puterea efectivă depinde de vehicul, de alimentarea mono/trifazată și de limitele configurate. Modul solar se stabilește în platformă, pentru locația în care este înregistrată stația.
03 / PROGRAMARE ȘI TARIFE DINAMICE
Încarcă la orele alese sau când prețul energiei este mai mic.
Poți stabili un program fix, de exemplu pentru intervalul de noapte. Dacă folosești un contract cu prețuri dinamice, platforma poate ține cont de cotațiile disponibile și de pragul de preț configurat pentru a porni sau opri încărcarea.
Nu trebuie să urmărești manual fiecare schimbare de tarif. Alegi regulile potrivite, iar sistemul le aplică în limita funcțiilor activate și a datelor disponibile.
Exemplu conceptual · cum influențează tariful disponibilitatea încărcării
Preț peste pragul ales Preț sub prag: încărcare permisă
Orele și înălțimea barelor sunt ilustrative. Nu reprezintă prețuri reale, prognoze sau un program de încărcare recomandat.
Program orarStabilești intervalele în care este permisă încărcarea, potrivit rutinelor tale sau unui tarif fix zi/noapte.
Tarif dinamicAlegi un prag de preț sau modul de optimizare disponibil. Platforma poate opri și relua încărcarea în funcție de cotațiile comunicate.
Cotațiile utilizate de platformă pot să nu includă toate componentele facturii de energie. Posibilele economii depind de contractul de furnizare, configurare și utilizare.
04 / ADMINISTRARE PRIN APLICAȚIE ȘI CLOUD
Urmărești încărcarea și alegi cum vrei să funcționeze sistemul.
Aplicația și interfața web reunesc informațiile despre stație, sesiunile de încărcare și setările disponibile pentru locația ta. Funcțiile de putere, fotovoltaic și tarife pot fi administrate din același cont, în limita drepturilor și a licenței activate.
Încărcarea acasăCONTROL ȘI MONITORIZARE
ONE · conectatăStare și sesiuni disponibile în cont
Gestionarea puteriiDLB
Mod fotovoltaicSolar Only / Smart Solar
Program de încărcareConfigurabil
Istoric sesiuniDisponibil
Reprezentare grafică ilustrativă, nu captură din aplicația reală.
Control de pe telefon și acces la istoricul sesiunilor
Poți vedea dacă stația este conectată, dacă o sesiune este în desfășurare și cum a fost utilizată. În funcție de configurare, pornirea și oprirea pot fi comandate de la distanță, iar accesul poate fi administrat prin carduri RFID.
MonitorizareStarea stației, sesiunile și istoricul încărcărilor.
ProgramareIntervale orare și reguli de tarifare, când sunt activate.
Moduri fotovoltaiceAlegerea modului Solar Only sau Smart Solar.
Acces RFIDAdministrarea cardurilor și a persoanelor autorizate.
Platforma cloud coordonează regulile de încărcare. Pentru funcțiile dependente de aceasta, stația și dispozitivul de măsurare trebuie să aibă conexiunile necesare.
05 / CONFIGURAȚIA COMERCIALIZATĂ
Patru componente, pregătite să funcționeze împreună.
ONE Smart Energy este un pachet complet definit, nu doar o stație la care poți adăuga ulterior funcții. Iată rolul fiecărei componente.
Stație ONE AC 22 kWUn punct de încărcare, cu cablu Type 2 integrat de 7 metri, ecran și acces RFID.
Contor Eastron SDM72D-MMăsoară parametrii electrici ai instalației și schimburile de energie cu rețeaua.
Dispozitiv Chargee FlintAsigură comunicarea datelor de la contor către platforma de management.
Acces la funcțiile Smart ChargingReguli pentru managementul puterii, utilizarea surplusului fotovoltaic și programare, conform licenței incluse în configurație.
Montaj și configurare: contorul și Flint trebuie conectate corect în instalație și în platformă. Durata și condițiile licenței, precum și serviciile de instalare, se confirmă la achiziție.
06 / PREGĂTIREA INSTALAȚIEI
Înainte de montaj, verifică alimentarea și conexiunile necesare.
Stația poate oferi până la 22 kW dacă locuința are alimentare trifazată și putere suficientă, iar încărcătorul intern al mașinii acceptă această valoare. Un electrician autorizat stabilește circuitul și protecțiile și configurează sistemul de măsurare și comunicație.
Branșament și circuitSe verifică puterea disponibilă, protecțiile și limita de încărcare adecvată instalației.
Contor și FlintSe stabilesc poziția de măsurare, cablarea RS485 și conexiunea la internet.
Stație și platformăSe configurează comunicația, modurile de încărcare și limitele de funcționare.
| Puterea maximă |
22 kW
|
| Tip curent |
Trifazic
|
| Conectare la mașină |
Cablu Type 2
|
| Management dinamic al puterii (DLB) |
Inclus
|
| Încărcare din panouri fotovoltaice |
Inclus
|
| Optimizare după tarifele energiei |
Inclus
|
| Afișajul stației |
Ecran OLED
|
| Conectivitate |
Ethernet
Wi-Fi
|
| Tipul de alimentare |
3P + N + PE
|
| Tensiunea |
400V AC + / - 10%
|
| Curent maxim |
32A
|
| Contorizare MID |
Nu
|
| Autentificare |
App și card RFID
|
| Indice de protecție |
IP 54, IK 08
|
| Mod de instalare |

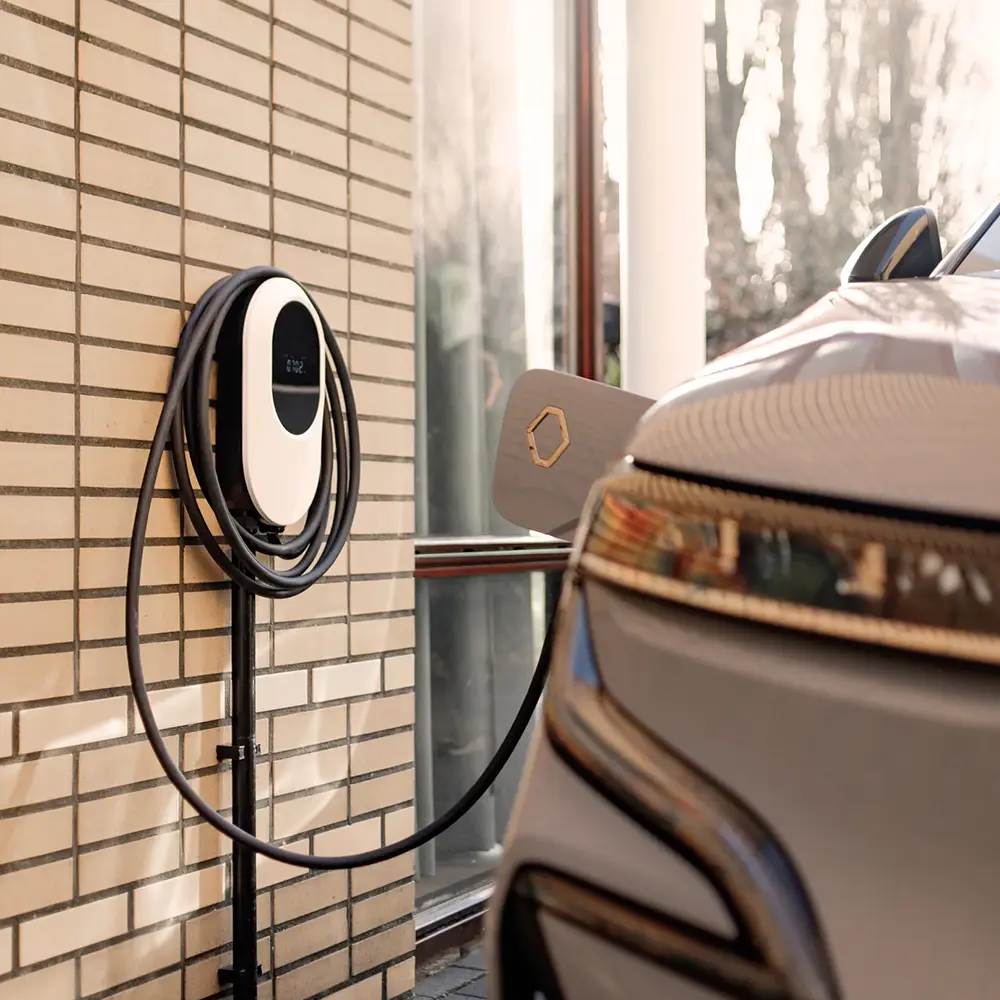

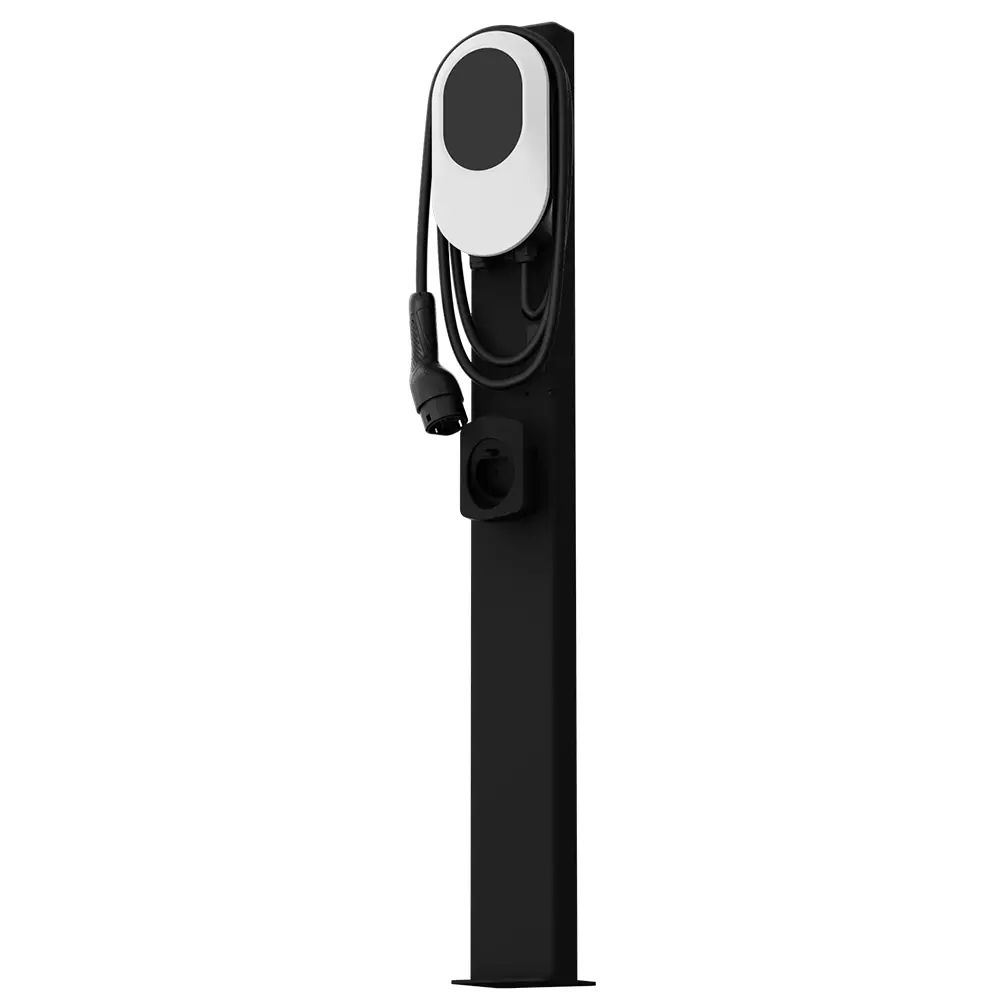

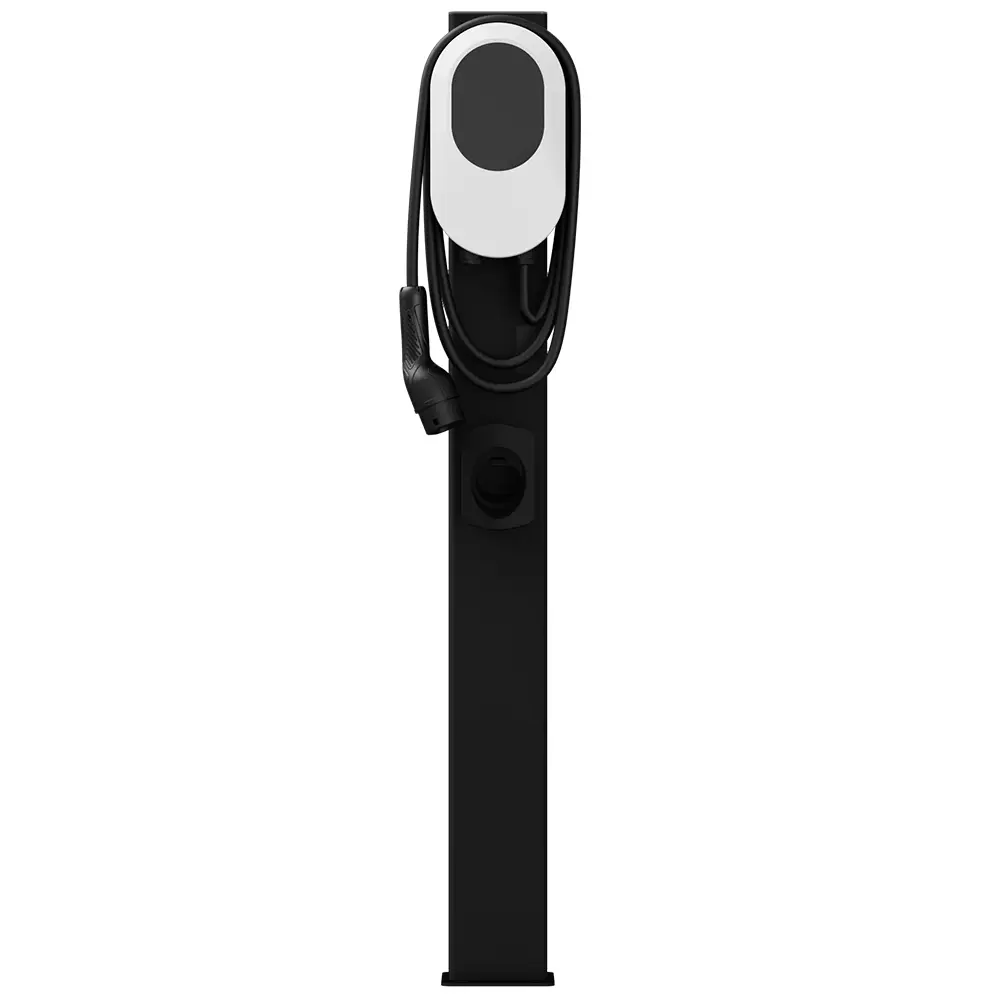

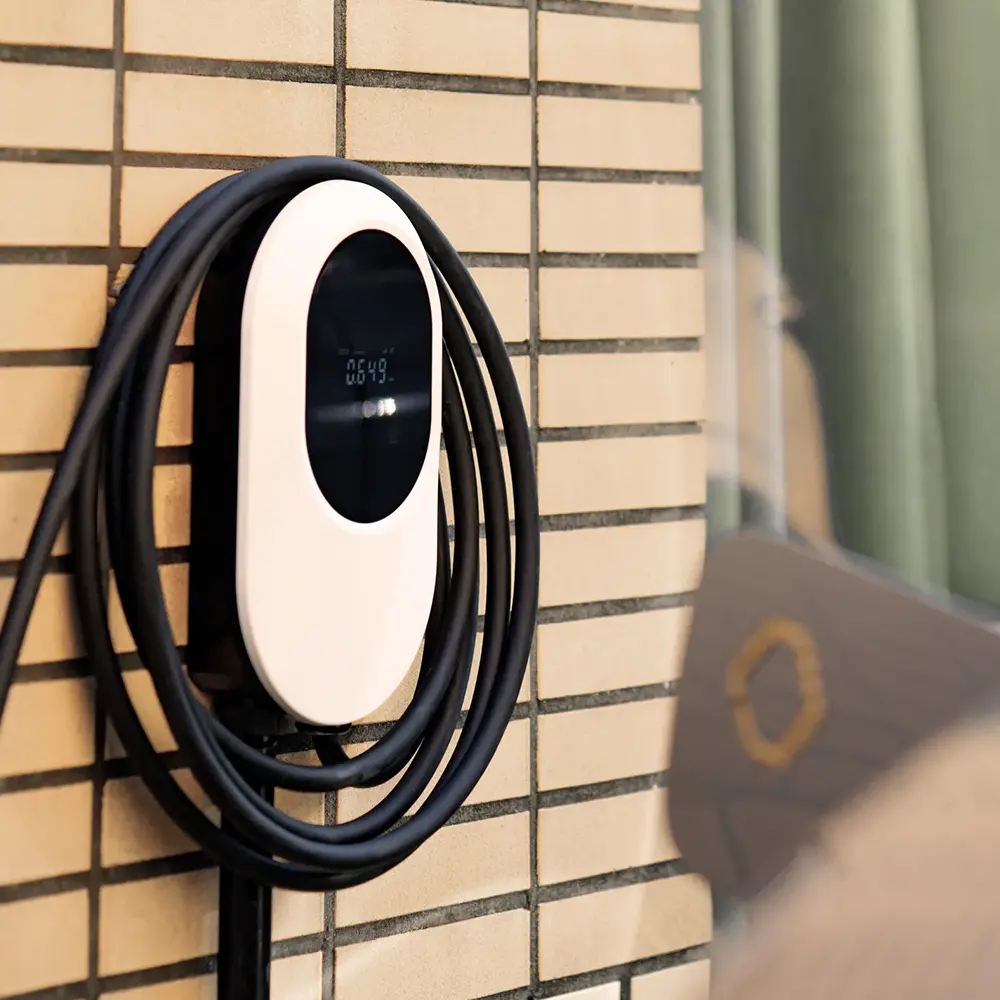

Pe perete sau piedestal (opțional)
|
e-mobility.ro activează din 2014 în domeniul infrastructurii de încărcare pentru vehicule electrice, fiind printre pionierii acestui segment în România. Furnizăm, configurăm, livrăm și coordonăm instalarea stațiilor de încărcare EV pentru locuințe, companii, parcări, flote, retail, HoReCa și proiecte AC/DC.
